Znalosti o hydraulických hadiciach

1. Čo je to hydraulická hadica?

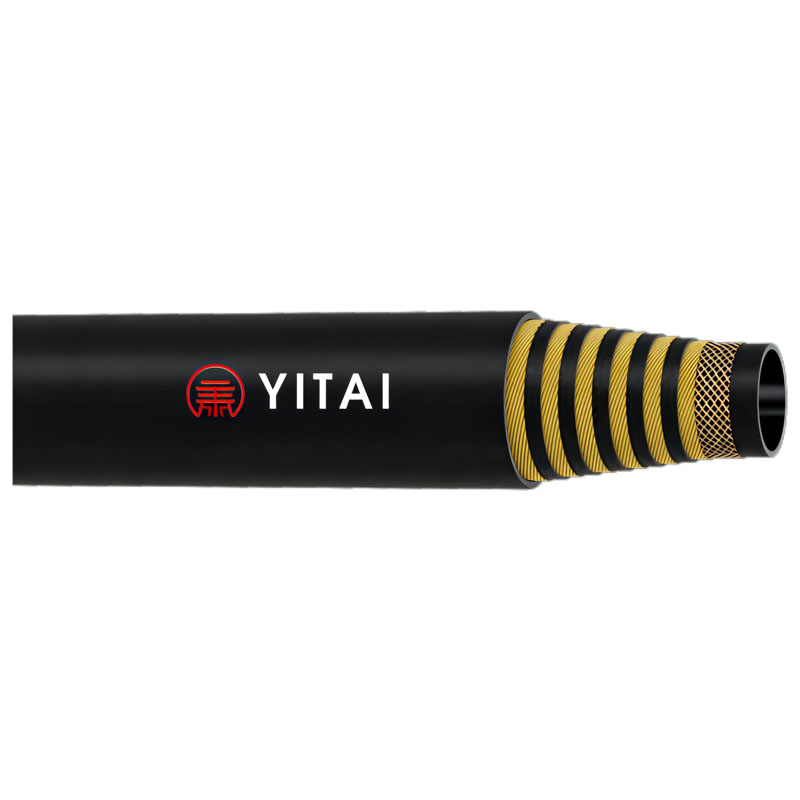

Hydraulické hadicesú flexibilné potrubia používané na prepravu hydraulických médií v rámci prevodových systémov. Sú vyrobené z rôznych materiálov v závislosti od aplikácie, pričom primárnym materiálom je guma. Pretože hydraulické hadice sa používajú v hydraulických prevodových systémoch a zvyčajne musia odolávať vysokým tlakom, priemyselné odvetvia ako uhoľný priemysel ich často označujú ako „vysokotlakové hadice“. Hoci tento výraz nie je úplný, odráža dôležitosť vysokotlakového výkonu v týchto odvetviach. Vysokotlakové hydraulické hadice zvyčajne pracujú v drsnom prostredí a majú prísne požiadavky na výkon, ako je maximálny tlak, polomer ohybu a životnosť. Tieto hadice kladú vysoké nároky na suroviny, výrobné procesy a zariadenia, čo z nich robí špičkové gumené hadice. Vysokotlakové hydraulické hadice pozostávajú z vnútornej gumovej vrstvy, strednej gumovej vrstvy, kostrovej vrstvy a vonkajšej gumovej vrstvy. Vnútorná gumová vrstva je priamo vystavená opotrebovaniu a korózii z prepravovaného média. Výrobcovia často používajú rôzne formulácie kaučukových zmesí na základe špecifického prepravovaného média, aby zabezpečili životnosť hadice. Vonkajšia gumová vrstva chráni hydraulickú hadicu pred poškodením a koróziou z vonkajšieho prostredia a zároveň zabraňuje znečisťovaniu prostredia strednou a vnútornou gumovou vrstvou. Vrstva kostry je vrstva, ktorá nesie tlak a zvyšuje jej pevnosť a odolnosť voči tlaku. Štruktúra a pevnosť vrstvy kostry určuje tlak, ktorý hadica vydrží.

Hydraulické hadice sú široko používané v baníctve, armáde, strojárstve, hutníctve, ropnom, chemickom, leteckom a námornom priemysle.Hydraulické hadicemôžu byť kategorizované na pletené a špirálové hadice na základe ich kostrovej štruktúry. Na základe materiálu kostry ich možno rozdeliť na hadice z oceľového drôtu a bavlneného drôtu.

2. Aké faktory treba zvážiť pri výbere hydraulickej hadice?

Špecifikácie

Hydraulické systémy prenášajú energiu prenosom tekutín pri rôznych tlakoch a prietokoch. Aby sa minimalizovala tlaková strata a zabránilo sa poškodeniu systému spôsobenému nadmerným vývinom tepla, rozmery hadice a konektora musia byť primerane dimenzované. (Ak požadované špecifikácie hadice ešte nie sú určené, vyberte príslušné špecifikácie hadice podľa tabuľky výberu prietoku hadice.)

Tlak

Výber hadice a armatúry musí zabezpečiť, aby maximálny pracovný tlak zostavy hadice bol rovnaký alebo vyšší ako maximálny pracovný tlak hydraulického systému a pulzný pracovný tlak alebo špičkový tlak systému musí byť nižší ako maximálny pracovný tlak hadice.

Konštruktéri a výrobcovia hadíc často prehliadajú tlakový rozsah hadicových armatúr. V skutočnosti je tlakový rozsah hadicovej zostavy určený najnižším pracovným tlakom komponentov hadicovej zostavy a mnohé armatúry majú tlakový rozsah oveľa nižší ako pri potrubí.

Teplota

Pri výbere hadice starostlivo zvážte médium dopravované v hadici a okolitú teplotu mimo hadice. Všeobecne povedané, prevádzkové podmienky zahŕňajúce vysokú teplotu a vysoký tlak znížia životnosť hadice. Pre podmienky vysokej teploty vyberte hadicu odolnú voči vysokej teplote s označením hadice končiacim na „6“. Nízke teploty môžu znížiť pružnosť gumených výrobkov. Vo všeobecnosti sa minimálna teplota zostavy hadice vzťahuje na najnižšiu teplotu, pri ktorej vonkajší povrch hadice môže odolať praskaniu bez toho, aby došlo k zníženiu jej ohybového výkonu.

3.  Bežné poruchy hydraulických hadíc

1. Praskliny na povrchu hadice: Toto je primárne spôsobené ohnutím hadice v chladných podmienkach. Ak si všimnete praskliny na vonkajšej strane hadice, skontrolujte, či aj vnútorná guma nevykazuje praskliny, aby ste zistili, či hadicu treba okamžite vymeniť. Vyhnite sa pohybu alebo ohýbaniu hydraulických hadíc v chladnom prostredí; v prípade potreby vykonajte túto operáciu vo vnútri. Ak je potrebné, aby hadica fungovala v chladnom prostredí dlhší čas, použite hadice odolné voči chladu.

2. Bubliny na vonkajšom povrchu hadice: Môže to byť spôsobené nedostatočnou kvalitou hadice alebo nesprávnou manipuláciou.

3. Nadmerný únik oleja napriek žiadnemu poškodeniu: Je to spôsobené koróziou a poškriabaním vnútornej gumovej vrstvy pri prechode hadice cez vysokotlakovú kvapalinu, čo vedie k rozsiahlemu úniku z vrstvy oceľového drôtu.

4. Závažné poškodenie vonkajšej gumovej vrstvy hadice s menšími povrchovými prasklinami: Toto je znak prirodzeného starnutia hadice. Keď vonkajšia vrstva gumy oxiduje, vytvára vrstvu ozónu, ktorá časom hustne. V tomto bode by sa hadica mala vymeniť.

5. Porucha vnútornej gumovej vrstvy: Vnútorná gumová vrstva hydraulickej hadice je kritickým komponentom, ktorý je v priamom kontakte s hydraulickou kvapalinou. Porucha vnútornej gumovej vrstvy môže viesť k zníženiu výkonu hadice, nadmernému úniku oleja a vydutiu. Medzi príčiny zlyhania vnútornej gumovej vrstvy patrí nízka kvalita výroby, nesprávny výber, nesprávna inštalácia a nesprávne použitie.

6. Mechanické zlyhanie výstužnej vrstvy: Výstužná vrstva je kritickou konštrukčnou vrstvou hydraulickej hadice, ktorá chráni jej celistvosť pod vysokým tlakom. Mechanické zlyhanie výstužnej vrstvy môže viesť k zníženiu odolnosti voči tlaku a skráteniu životnosti. Medzi príčiny mechanického zlyhania výstužnej vrstvy patrí nízka kvalita výroby, nesprávny výber materiálu a drsné prevádzkové prostredie.

7. Mechanické zlyhanie pri zlomenine: Zlomenina je najzraniteľnejšou časťou zlomeninyhydraulická hadica. Mechanická porucha v mieste zlomu môže spôsobiť prasknutie hadice a únik. Príčiny mechanického zlyhania pri zlome zahŕňajú zlú kvalitu výroby, nesprávny výber materiálu a drsné prevádzkové prostredie.
